近期我公司鄭州駒達(dá)新材料科技有限公司收到來(lái)自山東萊蕪鋼鐵集團(tuán)，下屬的耐火材料施工單位技術(shù)人員的咨詢電話，該施工單位在為唐山某鋼廠的中間包施工后在烘烤過(guò)程中，中間包永久層耐火澆注料出現(xiàn)“砰砰砰”炮聲。通過(guò)詢問(wèn)溝通發(fā)現(xiàn)，導(dǎo)致這種情況主要原因是襯體烘爐不當(dāng)，沒(méi)有嚴(yán)格按照升溫曲線圖操作。
我們?cè)谝酝募夹g(shù)文章中，多次強(qiáng)調(diào)過(guò)烘烤在整個(gè)施工過(guò)程中的重要性。中間包在耐火材料的配置上，耐火澆注料的應(yīng)用較多，施工體大，水分不易排出。烘烤時(shí)間一般需要七天。原則上，經(jīng)過(guò)烘烤后達(dá)到使用溫度的中間包即可投入使用。
但是，實(shí)際的作業(yè)中，升溫過(guò)快成為了行業(yè)通病，工人往往急于求成，不按照設(shè)計(jì)的升溫曲線執(zhí)行。在烘爐中，溫度快速升高，耐火澆注料表面水分蒸發(fā)速度過(guò)快也就干燥的比較快，而內(nèi)部水分形成水蒸氣又無(wú)法排出。大量的水蒸氣憋氣排不出就形成了破壞性的蒸汽壓力，也就出現(xiàn)了開頭施工人員聽(tīng)到的炮聲。
這種情況一旦出現(xiàn)，澆注料必將因收縮發(fā)生龜裂，甚至是炸裂、脫落。施工體的致密性、強(qiáng)度性能嚴(yán)重下降，無(wú)法達(dá)到預(yù)期。最終影響中間包的使用周期。
那么中間包永久層用耐火澆注料怎么烘烤才是最正確的呢?

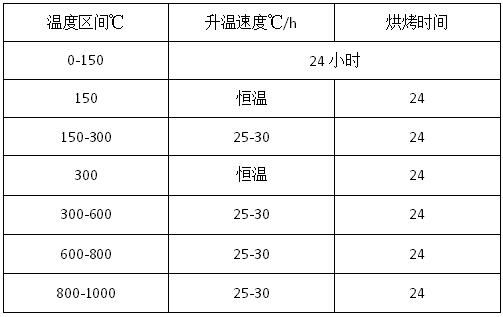

耐火澆注料的烘爐曲線主要是依據(jù)窯爐結(jié)構(gòu)、耐火澆注料性能、內(nèi)襯厚度以及用水量來(lái)設(shè)定。中間包主要有矩形中間包和三角形中間包，其中應(yīng)用較為廣泛的是矩形中間包，矩形中間包永久層采用的耐火澆注料一般為高鋁耐火澆注料和莫來(lái)石自流澆注料。具體的中間包烘爐方案如下：
整個(gè)烘爐的方案是根據(jù)窯內(nèi)所有的耐火材料的膨脹特性而綜合制定的，尤其是在300℃之前最為關(guān)鍵。這主要因?yàn)樗?10℃時(shí)變?yōu)樗羝?在這一階段材料的脫水量大,脫水速度快,對(duì)材料的影響也是最大的。
在烘爐的過(guò)程中一定要執(zhí)行“慢升溫，不回頭”的烘爐原則。整個(gè)過(guò)程中,爐溫只能升不能降。若升溫過(guò)快,超過(guò)當(dāng)天升溫計(jì)劃,只能保溫或減慢升溫速度,嚴(yán)禁急升急降;升溫達(dá)不到當(dāng)天計(jì)劃時(shí),也不要急于追趕計(jì)劃,應(yīng)緩慢地接近計(jì)劃值。
