高強(qiáng)度耐火澆注料，主要成份有高鋁骨料、高鋁粉、添加劑三聚磷酸鈉、結(jié)合劑硅微粉等，其特征在于：含有剛玉粉、鋯英砂、添加劑中還含有純鋁酸鈣水泥，這幾種成分在澆注料中的含量分別為：剛玉粉-8~10%，鋯英砂8~10%，三聚磷酸鈉0.17~0.20%。
耐火材料是耐火度不低于1580℃的無(wú)機(jī)非金屬材料，是用于修筑窯爐等熱工設(shè)備的結(jié)構(gòu)材料。在耐火材料的應(yīng)用中，不定形耐火材料具有投資少、耗能省、制成之整體襯體熱震穩(wěn)定性好、氣密性好、能修補(bǔ)爐襯等優(yōu)點(diǎn)，因此它與耐火磚等定型耐火材料相比，應(yīng)用更為廣泛。不定形耐火材料的種類很多，低水泥耐火澆注料是其中之一，該澆注料較傳統(tǒng)的鋁酸鹽水泥耐火澆注料，具有致密高強(qiáng)、觸變性好、實(shí)用壽命較長(zhǎng)等優(yōu)點(diǎn)。低水泥耐火澆注料的主要原料有高鋁骨粉、高鋁粉、添加劑三聚磷酸鈉和結(jié)合劑硅微粉等組成，使用時(shí)，經(jīng)干拌、水拌、澆注成型，自然養(yǎng)護(hù)、烘烤、便告完成。該澆注料雖然使用效果較好，但其高溫強(qiáng)度、抗渣性等仍不盡人意，適用溫度1500℃以下，不能長(zhǎng)期承受諸如水泥窯窯口、燒成帶等部位的惡劣條件。

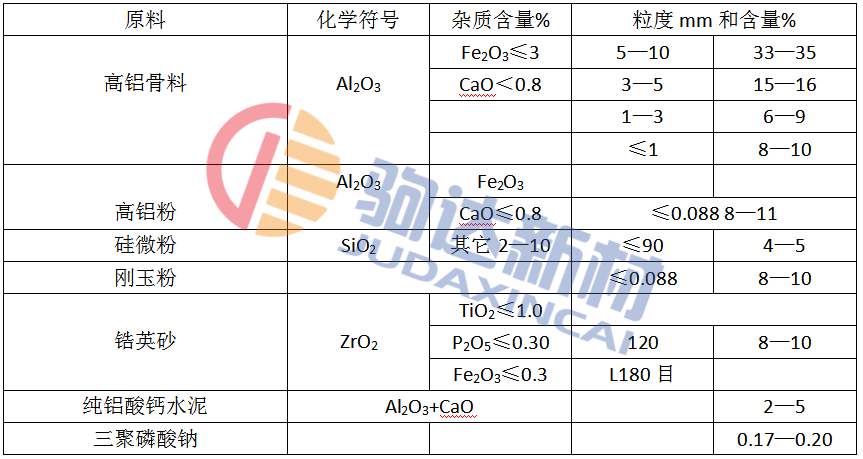

高強(qiáng)度耐火澆注料所用的原料，除了高鋁骨料、高鋁粉、微硅粉以外，還有剛玉粉、鋯英砂、用添加劑純鋁酸水泥和三聚磷酸鈉。各種原料的粒度、重量比、雜質(zhì)含量如下表所示：
使用時(shí)，干拌后加水?dāng)嚢瑁駝?dòng)成型澆注，最后經(jīng)自然養(yǎng)護(hù)并烘烤完成。
高強(qiáng)度耐火澆注料，具有高溫強(qiáng)度高、抗渣性好、氣孔率低等特點(diǎn)，廣泛適用于1600℃以下的各種工業(yè)窯爐、熔煉爐等，尤其適用于高溫爐中易被侵蝕、摩擦損傷的部位，如：水泥回轉(zhuǎn)窯的窯口、燒成帶、電弧爐爐蓋等。
