硅鋁膠結(jié)合劑是用SiO2和α-Al2O3超微粉配制的，是一種膠體和懸濁液的混合物。在膠體化學(xué)中，分散相粒度在10-5~10-7cm之間時(shí)稱為膠體，在10-3~10-5cm之間時(shí)則叫做懸濁液。因此，超微粉的粒度必須小于1um，二者的摩爾比為3:2，以確保在高溫下全部形成莫來石。該混合物的粒度為10-4~10-6cm之間，其成品為固態(tài)或者液態(tài)。硅鋁膠中摻加了穩(wěn)定劑和促進(jìn)劑，其總雜質(zhì)含量≤2.5%。
表1-1為硅鋁膠結(jié)合剛玉質(zhì)澆注料的性能。電熔剛玉和骨料的顆粒組成(%)；7~2.5mm，26；2.5~1mm，33；1~0.5mm，18和<0.5mm，23。其用量為81.5%；α-Al2O3細(xì)粉的細(xì)度小于0.076mm，其用量；編號(hào)1和編號(hào)2分別為6.0%和13.5%。固態(tài)硅鋁膠用量則分別為12.5%和5.0%。用水量為4.3%。

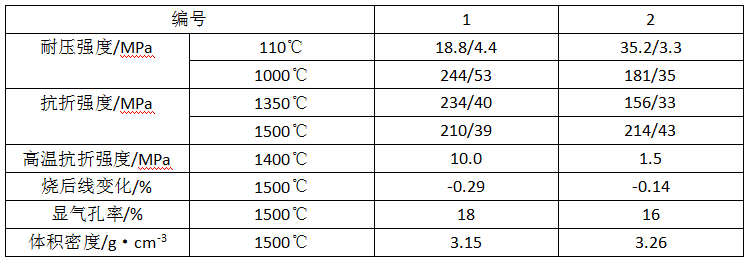

表1-1 硅鋁膠結(jié)合剛玉質(zhì)澆注料的性能
從表1-1中看出，硅鋁膠結(jié)合剛玉質(zhì)耐火澆注料的高、中溫稍后強(qiáng)度較高，這是形成莫來石相的緣故;編號(hào)1澆注料的性能，明顯優(yōu)于編號(hào)2，這是由于硅鋁膠結(jié)合劑用量多、高溫下形成的莫來石也多所致。同時(shí)，巖相鑒定證明，編號(hào)1澆注料在1000℃時(shí)已有莫來石出現(xiàn)，經(jīng)過1500℃燒后，大量針狀的莫來石晶體發(fā)育較好，緊密結(jié)合剛玉骨料，因此強(qiáng)度高。編號(hào)2澆注料中，莫來石相較少，所以強(qiáng)度低。
應(yīng)當(dāng)指出，硅鋁膠結(jié)合劑十分純凈，是制造優(yōu)質(zhì)耐火澆注料的良好結(jié)合劑。目前，尚還處于開發(fā)使用階段，應(yīng)積累經(jīng)驗(yàn)，盡快推廣應(yīng)用。
